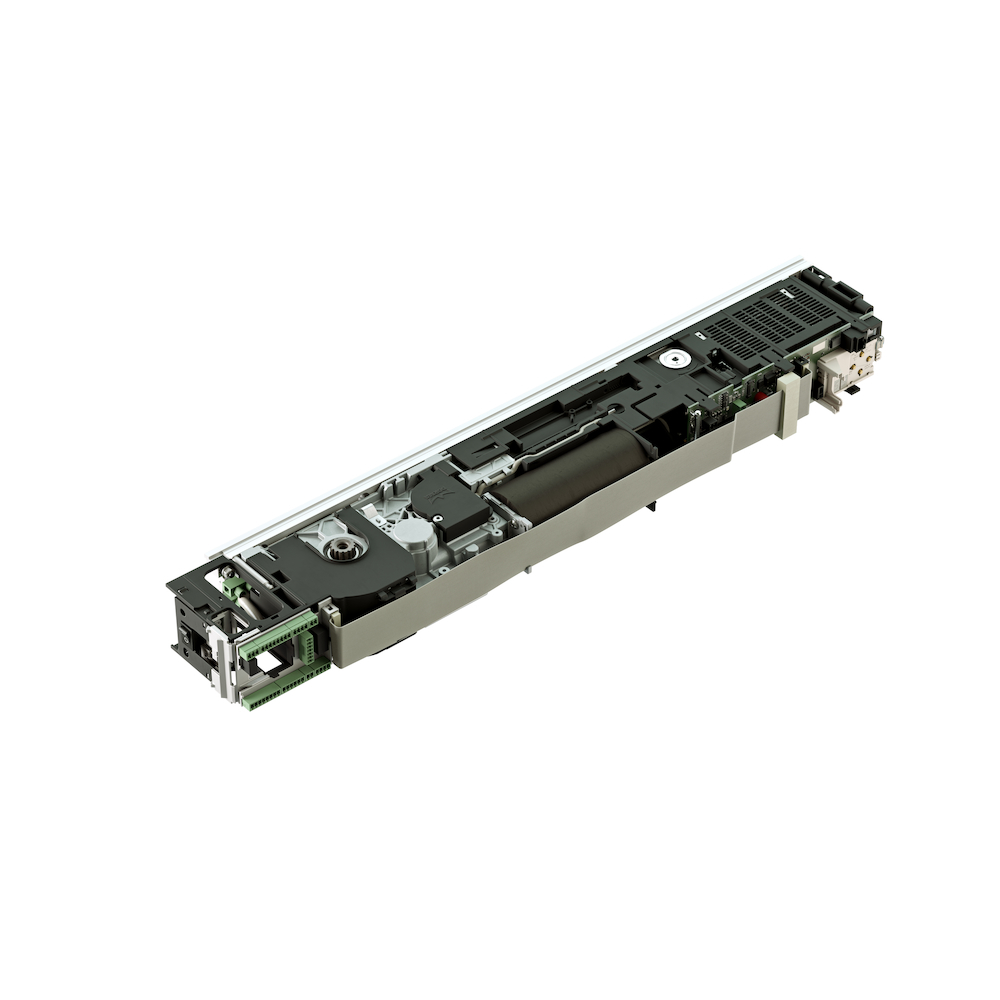

dormakaba Drehtürantrieb ED 100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: dormakaba
- Ausführung:
- mit integriertem Rauchschalter
- Produkttyp (Hersteller):
- Drehtürantrieb
- Produkttyp:
- Automatiktürantrieb
- Norm:
- DIN 18650, EN 16005
- Einsatzbereich:
- Innentür, Außentür
- DIN-Richtung:
- DIN Links-Rechts
- Türart:
- Drehflügeltür
- Zulassung:
- Feuerschutz, Rauchschutz
- Betriebsart:
- Aus, Automatik, Daueroffen
- Anwendung:
- innen
- Anschlüsse:
- Steckplatz für Upgrade Card, Impulsgeber potentialfrei, Impulsgeber spannungsbehaftet, Schlüsselschalter, Sicherheitssensor, Schlossschalter
- Antriebsart:
- elektromechanisch
- Türflügelanzahl:
- ein- und zweiflügelig
- Endschlag:
- elektrisch
- Schutzart nach DIN EN 60529:
- IP20
- Montage:
- aufliegend
- Funktion/Eigenschaft:
- Low Energy, automatische Reversierung, Windlastregelung, spannungsabhängige Bremsschaltung, Zykluszähler, integrierte LED-Statusanzeige, Fahrkurvenoptimierung, temperaturgeführter Überlastschutz, Servounterstützung, Push & Go (einstellbar)
- Hersteller:
- dormakaba
- Marke:
- dormakaba
- Montageart mit Gestänge:
- Sturzmontage Bandgegenseite
- Montageart mit Gleitschiene:
- Sturzmontage Bandseite, Sturzmontage Bandgegenseite
- Ansteuerung:
- integrierte Programmschalter
- Schließkraftgröße nach EN 1154:
- EN 2-4
- Höhe:
- 70.00 mm
- Breite:
- 685.00 mm
- Tiefe:
- 130.00 mm
- Flügelgewicht max.:
- 160.00 kg
- Öffnungswinkel max.:
- 110 °
- Flügelbreite min.:
- 700 mm
- Flügelbreite max.:
- 1100.00 mm
- Betriebsspannung:
- 230.00 V
- Umgebungstemperatur max.:
- 50 °
- Nennleistung:
- 120.00 W
- Versorgungsspannung:
- 24 V
- Bandabstand min. (2-flg. ) mit Gestänge:
- 1.400 mm
- Bandabstand min. (2-flg. ) mit Gleitschiene:
- 1.400 mm
- Stromversorgung:
- 1.50 A
- Offenhaltezeit min.:
- 30 s
- Offenhaltezeit max.:
- 180 s
- Öffnungszeit 0 - 90° min.:
- 4 s
- Öffnungszeit 0 - 90° max.:
- 12 s
- Schließzeit 90 - 0° min.:
- 5 s
- Schließzeit 90 - 0° max.:
- 21 s
- Umgebungstemperatur min.:
- -15 °
- Sturztiefe max.:
- 300 mm
